상세설명
TS TECH의 TMRV 시리즈 및 THP 시리즈에 적용되는 다양한 악세사리 입니다. 별도 가공시 소요되는 원자재 비용 및 엔지니어링 비용 감소를 통해 고객사 효용을 증대시킵니다. |
출력프렌지
• 각 사이즈별 다양한 옵션 제공
• 알루미늄 및 주철 다이캐스팅 후, 정밀 가공으로 공차 극소화
* 카다로그내 도면 참조

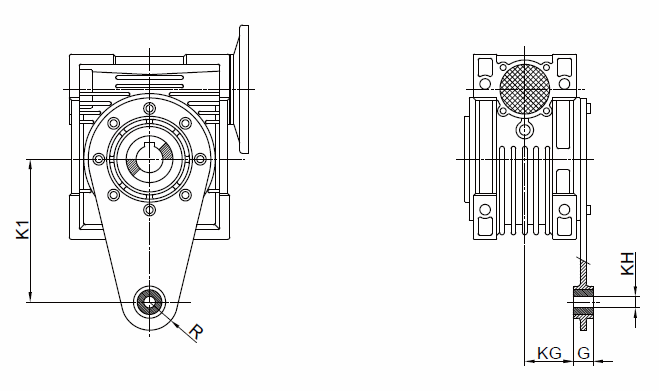

토르크암
• 샤프트 마운팅으로 공간 창출
• Elastic Bush 적용으로 진동 최소화
| K1 | G | KG | Kh | R | |
| 025 | 70 | 14 | 17.5 | 8 | 15 |
| 030 | 85 | 14 | 24 | 8 | 15 |
| 040 | 100 | 14 | 31.5 | 10 | 18 |
| 050 | 100 | 14 | 38.5 | 10 | 18 |
| 063 | 150 | 14 | 49 | 10 | 18 |
| 075 | 200 | 25 | 47.5 | 20 | 30 |
| 090 | 200 | 25 | 57.5 | 20 | 30 |
| 110 | 250 | 30 | 62 | 25 | 35 |
| 130 | 250 | 30 | 69 | 25 | 35 |
| 150 | 250 | 30 | 84 | 25 | 35 |

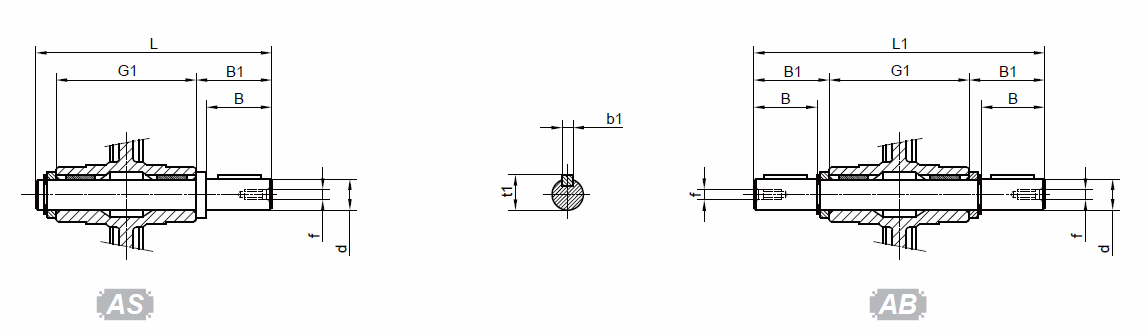

출력샤프트
• 단축 / 양축 옵션 제공
• 표준하된 사이즈로 별도 가공시, 발생하는 원가 절감.
| 사이즈 | d | B | B1 | G1 | L | L1 | f | b1 | t1 |
| 025 | 11 g6 (9) | 23 (25) | 25.5 (30) | 50 | 81 (85.5) | 101 | - | 4 (3) | 12.5 (10.2) |
| 030 | 14 g6 | 30 | 32.5 | 63 | 102 | 128 | M6 | 5 | 16 |
| 040 | 18 h6 | 40 | 43 | 78 | 128 | 164 | M6 | 6 | 20.5 |
| 050 | 25 h6 | 50 | 53.5 | 92 | 153 | 199 | M10 | 8 | 28 |
| 063 | 25 h6 | 50 | 53.5 | 112 | 173 | 219 | M10 | 8 | 28 |
| 075 | 28 h6 | 60 | 63.5 | 120 | 192 | 247 | M10 | 8 | 31 |
| 090 | 35 h6 | 80 | 84.5 | 140 | 234 | 309 | M12 | 10 | 38 |
| 110 | 42 h6 | 80 | 84.5 | 155 | 249 | 324 | M16 | 12 | 45 |
| 130 | 45 h6 | 80 | 85 | 170 | 265 | 340 | M16 | 14 | 48.5 |
| 150 | 50 h6 | 82 | 87 | 200 | 297 | 374 | M16 | 14 | 53.5 |

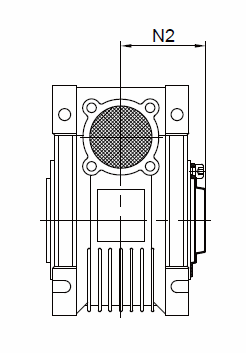

보호 커버
• 현장 근무자의 안전성에 필수적인 악세사리
| N2 | |
| 030 | 42 |
| 040 | 50 |
| 050 | 58 |
| 063 |
